Очень многие недовольны штатным CD на матрешке и приходят к выводу, что надо менять на MP3 или на что-нибудь не штатное. На рестайле все просто, вынул старое, вставил новое. А вот с дорестайлом появляются трудности - дисплей вставляется в магнитолу и является частью ГУ. В рестайле такого нет - он является частью проводки автомобиля. Дисплей от рестайла имеет CAN контроллер, который считывает все показания из проводки по среднескоростной шине CAN.

Для того, чтобы вставить дисплей, нам потребуется:
1 - сам дисплей от машин выпуска после второй половины 2006 года (FL)
2 - шлейф на 7 проводов с сечением провода расчитанным на 0,5 А
3 - термоусадочная трубка и изолента
4 - кусачки и отвертка
5 - паяльник, чтобы не было скруток.
6 - схемы этой части проводки

Ну начнем со схем:
первая схема - это подключение информационного дисплея FL- будет нужна, чтобы знать, что куда "тыкать"

вторая схема - это схема подключения ГУ, она одинаковая на обоих версиях машин:

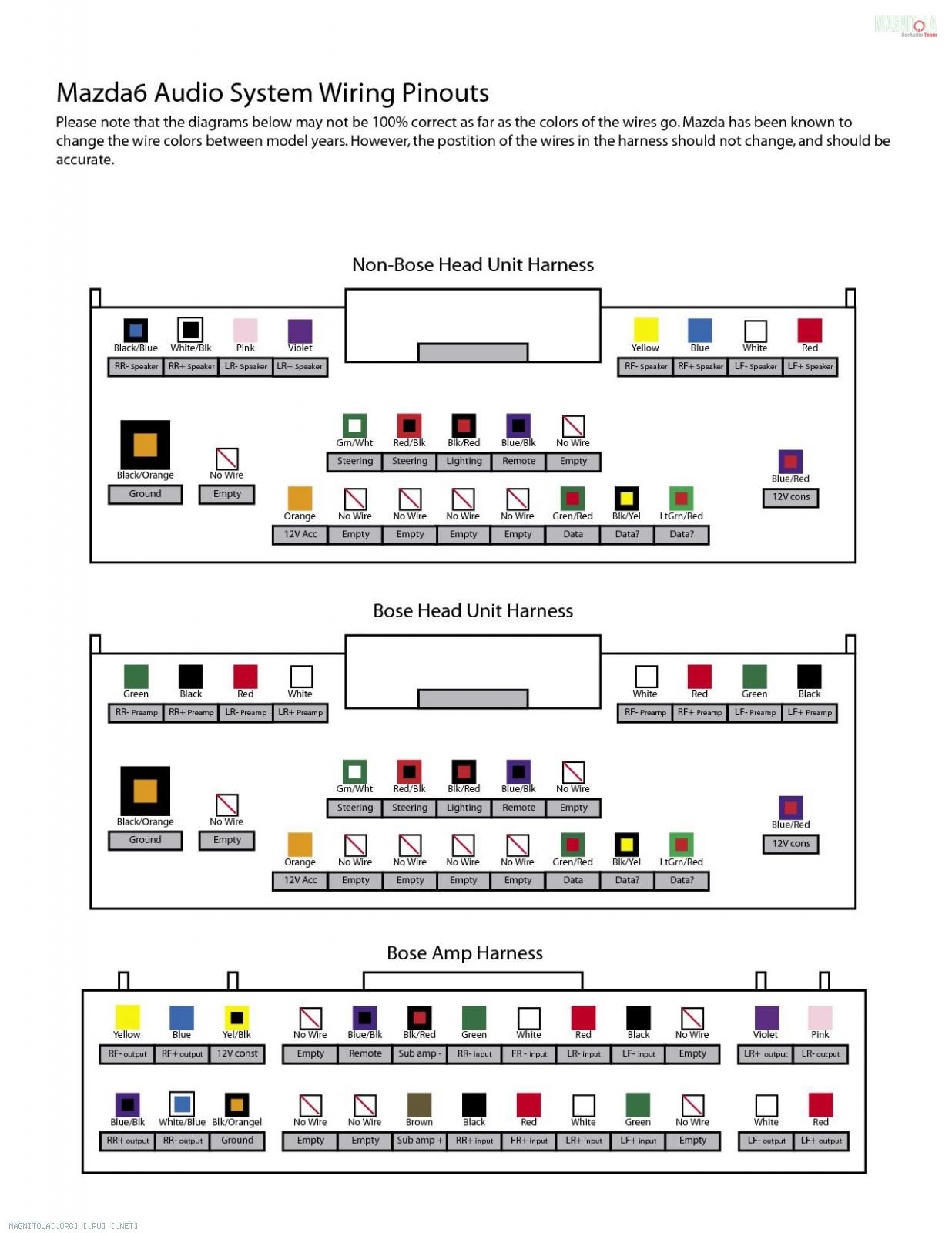

Третьей будет распиновка разъема ГУ в более понятном виде:
A - Speaker LEFT FRONT+
B - Battery +12V
C - Speaker LEFT FRONT -
D - Speaker RIGHT FRONT +
E - Pulse Dimmer
F - Speaker RIGHT FRONT -
G - Inverted Dimming
H - Power Antenna
I - Speed Pulse
J - Amplifier Remote
K - NAV Parking Brake
L - Telephone Mute
M - NAV Reverse
N - Wheel Control
O - CAN BUS+
P - Wheel Control
Q - CAN BUS-
R - ACC +12V
S - Speaker LEFT REAR +
T - NONE
U - Speaker LEFT REAR -
V - Speaker RIGHT REAR +
W - Power Ground
X - Speaker RIGHT REAR –

По схемам распиновки разьема LCD FL, задействуется 7 проводов.
+12, ACC, TNS Rel, PJB, GND, MS CAN_H, MS CAN_L - (последовательность по разъему)
Эти 7 проводов надо запараллелить с соответствующими проводами разъема ГУ:

Провод на колодке ГУ_________Провод в колодке LCD___________назначение
B___________________________A______________________________+12
R___________________________B______________________________ACC
E___________________________C______________________________TNS REL
G___________________________D_____________________________PJB
W___________________________H______________________________GND
O___________________________J______________________________MS CAN+
Q___________________________L______________________________MS CAN-

Колодка LCD FL выглядит так:

Колодку LCD надо отрезать и припаять к ней шлейф, место пайки заизолировав термоусадочной трубкой. Врезая в проводку провода тоже лучше припаивать и изолировать лентой - разъем ГУ лучше не распаковывать.
Ну в общем-то и все)

На дорестайле при использовании головы от FL или Фантомообразных, сохраняются функции маршрутника, показания климата, Аmb temp, информация с ГУ, часы - которые не переставляются (этот момент с Фантомообразными возможно отсутствует).
При использовании брендовых или не брендовых) голов - показания климата есть, в маршрутнике выбирается и отображается только одно показание, иформация с ГУ отсутствует.
Существуют CAN адаптеры, которые позволяют при использовании нештатной музыки, подключать управление ГУ c руля и переключать показания маршрутника, и отображать какую-нибудь информацию по середине дисплея.

Добавлю цвета в колодке ИД

Цвета проводов на ИД, который стоит на рестайле (от разъема к дисплею), от проводки машины к разъему на схеме другие цвета.

А,B,С,D,H,J,L - контакты в разъеме Информационного Дисплея

А - желтый/серебристый
B- красный/серебристый
C- фиолетовый
D- синий
H- черный/серебристый
J- зеленый/серебристый
L-серый/серебристый

Если все верно подключить - работоспособность 200%. Проверена на реальной машине 2006 года выпуска.

будут вопросы, пишите в личку

Сообщение отредактировал Yury001: 14 Июнь 2011 - 01:40
